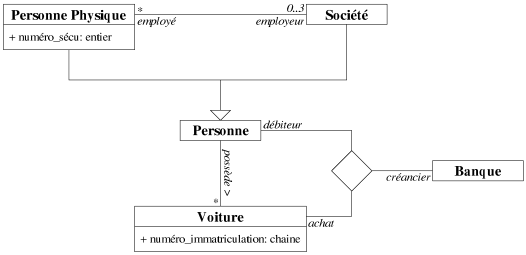

Association ternaire (normalement, c’est un losange qui relie 3 ou plusieurs classes comme dans le second diagramme).
L’utilisation de StarUML ne permet pas de créer ce type de relation. Il faut donc passer par une classe d’association, mais ce n’est pas idéal car il n’y a pas d’attributs (ou de propriétés) à ajouter dans la classe d’association.
Représentation de l’association Ternaire avec l’utilisation du losange (Visual Paradigm).

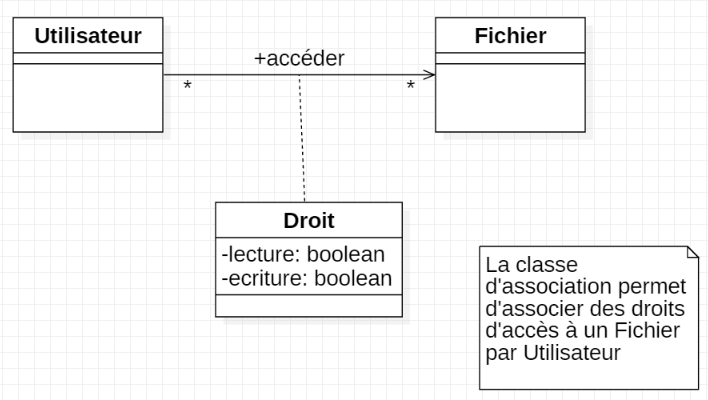

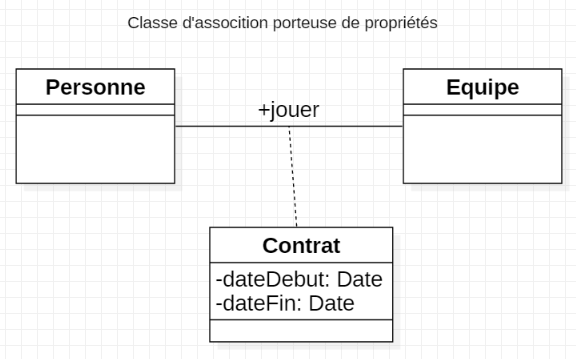

Ici, par contre, il faut vraiment une classe d’association car la relation est porteuse d’information.

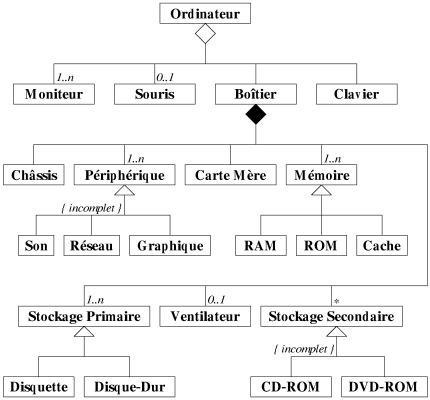

Ce shéma est incomplet, il manque les supports SSD, et USB.
